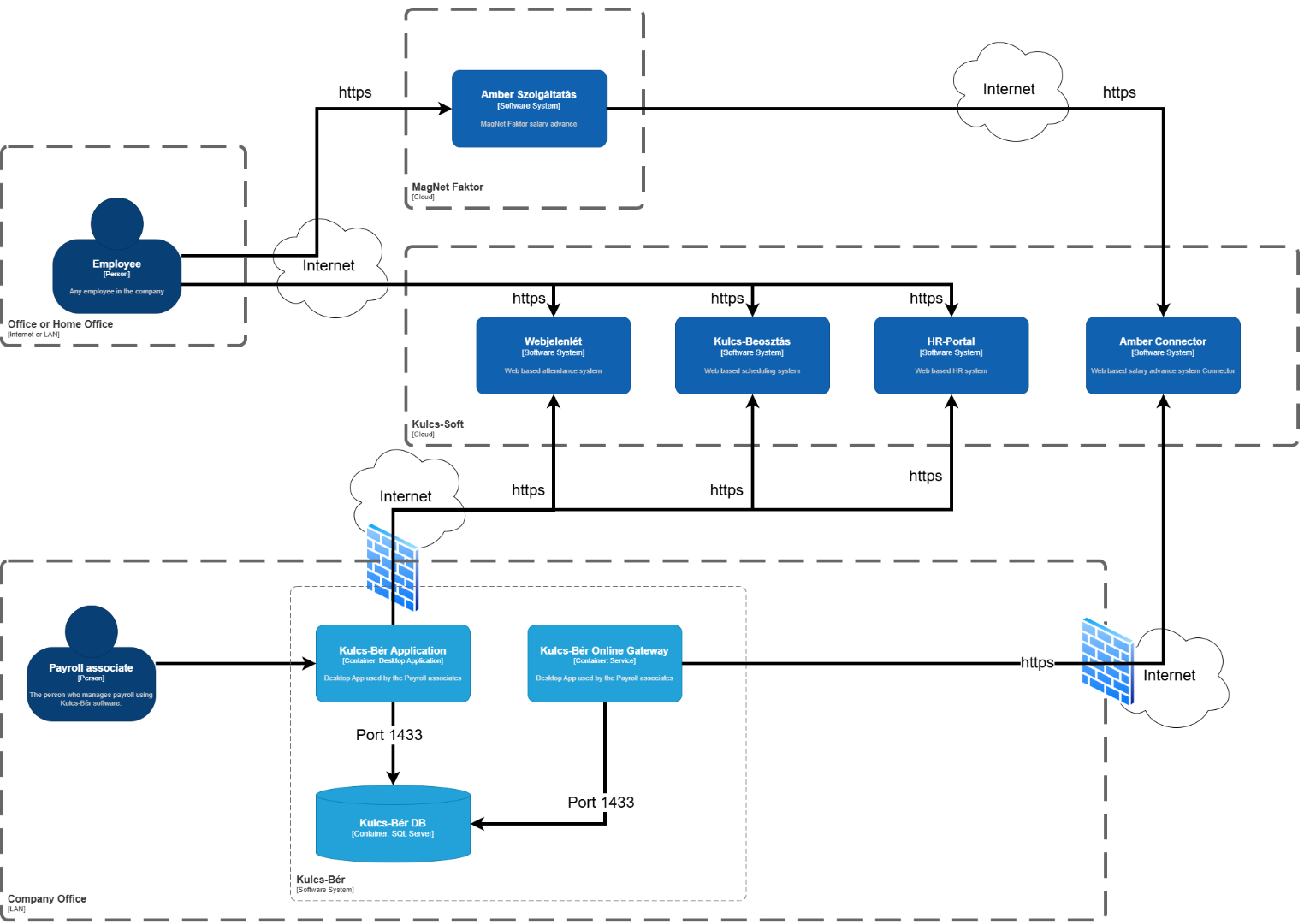

Rendszerarchitektúra-diagram

Az ábra a Kulcs-Bér rendszer jelenlegi működését, komponensei közötti kapcsolatot ábrázolja. A rendszer célja a munkavállalók jelenléti adatait, műszakbeosztását, HR adminisztrációs adatait, valamint a bérszámfejtést kezelő szoftverek integrációja, és ezek biztonságos üzemeltetése.

1. Felhasználói szerepek és kapcsolatok

A rendszer két elsődleges felhasználói szerepet különböztet meg:

Alkalmazott (Employee)

A munkavállalók interneten keresztül férnek hozzá a különböző felhőalapú rendszerekhez (pl. Webjelenlét, Kulcs-Beosztás, HR Portal, AMBER). A kapcsolat minden esetben titkosított (HTTPS).

Bérszámfejtő munkatárs (Payroll associate)

A bérszámfejtők kizárólag a belső hálózaton (LAN) keresztül dolgoznak, és hozzáférésük a Kulcs-Bér on-premise alkalmazáson keresztül valósul meg. Ez az alkalmazás a Kulcs-Bér adatbázissal (SQL Server) a TCP 1433-as porton keresztül kommunikál a lokális hálózaton

2. Szoftverkomponensek
Helyi rendszerek (on-premise, LAN)

• Kulcs-Bér alkalmazás: Kizárólag belső hálózatról lehet elérni. Az adatkapcsolat az adatbázis felé TCP 1433-as porton keresztül történik.
• Kulcs-Bér DB (SQL Server): Lokálisan hosztolt adatbázis, amely a Kulcs-Bér alkalmazás kiszolgálásához szükséges adatokat tárolja.
• Kulcs-Bér Átjáró (Gateway): Egyes felhős rendszerekkel történő folyamatos kapcsolattartás.

Felhőalapú rendszerek (cloud)

• Kulcs-Soft cloud:

  • Webjelenlét: munkaidő nyilvántartás, távollétek engedélyezése
  • Kulcs-Beosztás: műszak beosztás tervezése, munkaidő nyilvántartás, távollétek engedélyezése
  • HR Portal: – személyi és jogviszony adatok lekérdezés, módosítás kezdeményezése, fizetési jegyzék feltöltése, lekérdezése, nyilatkozatok kezelése
  • Amber Connector: MagNet Faktor AMBER szolgáltatása és a Kulcs-Bér közötti kapcsolódást biztosító szolgáltatás.

• MagNet Faktor cloud:

• AMBER: automatikus munkabér előleg kezelő rendszer

  Minden rendszer HTTPS-en keresztül érhető el az alkalmazottak számára. A kapcsolat titkosított.

3. Kommunikációs és biztonsági vonatkozások

• Az összes alkalmazás HTTPS protokollon keresztül kommunikál a felhős komponensekkel.
• A Kulcs-Bér alkalmazás csak LAN-on keresztül érhető el.
• A Kulcs-Bér alkalmazás és a cloud alkalmazások közötti kapcsolatot a on-premises alkalmazás kezdeményezi.
• Az on-premises Kulcs-Bér alkalmazások az internetről nem érhetőek el, nincsen szükség sem a dobozos szoftver, sem az átjáró (gateway) service részére bejötő internet kapcsolatot biztosítani
